Toodete kirjeldus

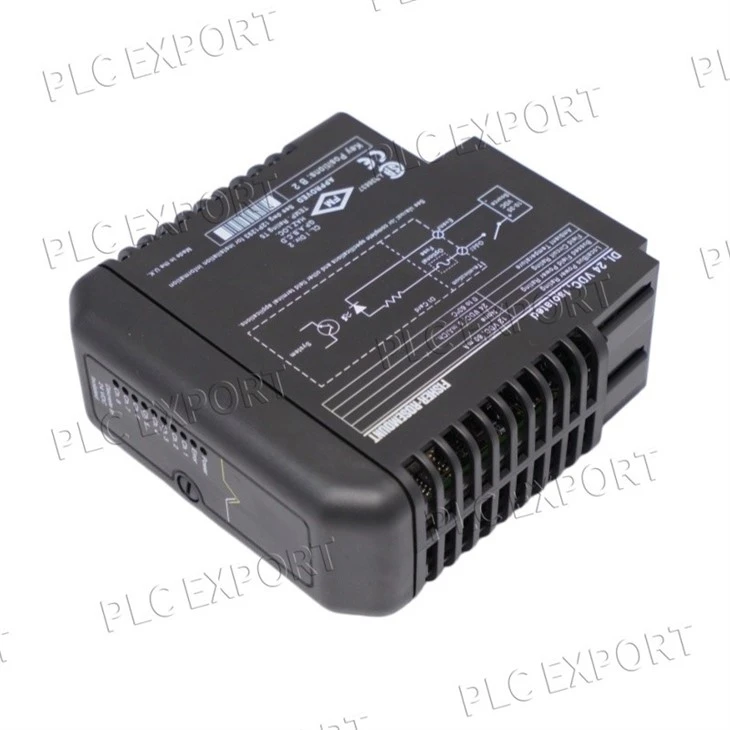

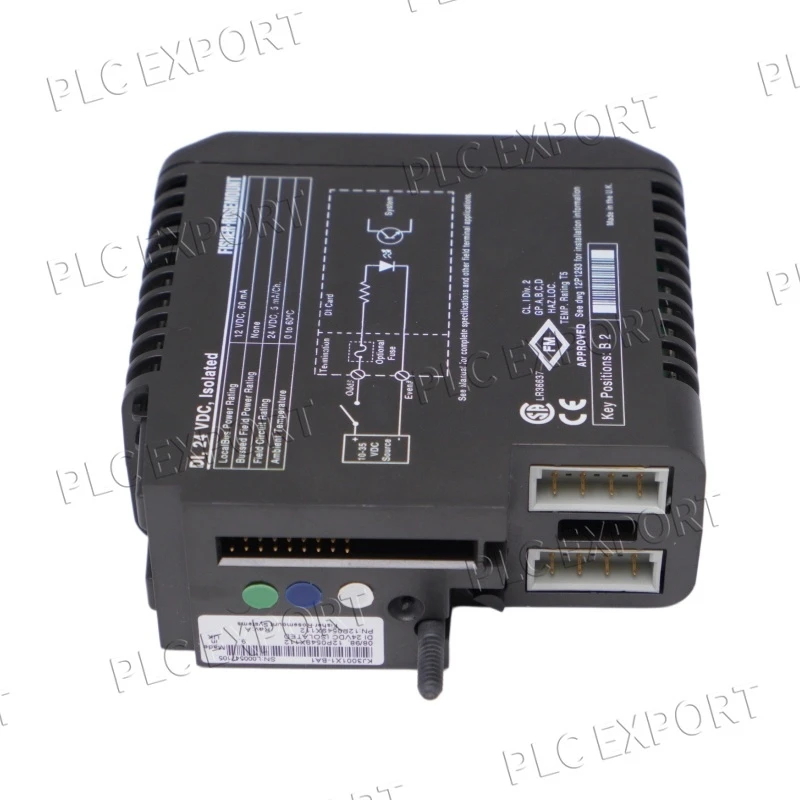

TheKJ3001X1-BA1 12P0549X112on diskreetne digitaalse sisendi liidese kaart Emerson DeltaV hajutatud juhtimissüsteemidele (DCS). See kaart on mõeldud mitme sisse- ja väljalülitussignaali vastuvõtmiseks väliseadmetelt ja teisendamiseks loogilistesse olekutesse, mida DeltaV kontroller saab töödelda.
See moodul on paigaldatud DeltaV I/O racki pessa, mis toimib ühendusjaoturina väliste andurite ja süsteemi juhtimisloogika vahel, hankides usaldusväärselt olekusignaale lülititelt, releedelt, lähedusanduritelt, nuppudelt ja muudelt digitaalsetelt allikatelt.
Saage juhtivaks tarnijaks tööstusautomaatika komponentide sektoris, kes on tuntud kiire ja usaldusväärse teenuse osutamise poolest. Meie eesmärk on olla kõigi teie tööstuskomponentide vajaduste eelistatud allikas, mis on spetsialiseerunud teie erinõuetele vastavate kvaliteetsete-ülejäägiosade pakkumisele.
Meie aadress
32D Guomao hoone, nr 388, Hubini lõunatee, Simingi piirkond, Xiamen, Fujian, Hiina
Telefoninumber
E--e-post
Funktsionaalne roll
Moodul KJ3001X1-BA1 toimib peamiselt DeltaV juhtsõlmede digitaalse signaali vastuvõtupunktina:
See võtab vastu diskreetseid elektrilisi signaale väljalülititelt ja anduritelt.
Sisemiselt suunatakse need signaalid ja konditsioneeritakse elektrilise isolatsiooniga, et vältida müra või maandusahelate mõju kontrollerile.
Töödeldud signaali olek on seejärel DeltaV kontrolleri loogiliseks hindamiseks saadaval.
Rakendused
See diskreetne sisendmoodul sobib erinevate juhtimisstsenaariumide jaoks, mida kasutatakse juhtimissüsteemide jaoks vajaliku digitaalse olekuteabe kogumiseks:
1. Mootori käitamise/seiskamise lülitid ja olekukontaktid
2. Diskreetsete andurite poolt edastatavad turvablokeeringu signaalid
3. Nupupaneelid ja sündmuste markerid
4. Ventiilide või mehaaniliste seadmete piirlülitid
5. Väliseadmete kaugolekuindikaatorid
Tehnilised andmed
| Spetsifikatsioon | Väärtus |
|---|---|
| Mudel | KJ3001X1-BA1 |
| Osa number | 12P0549X112 |
| Kategooria | Diskreetne sisendmoodul |
| Süsteemi ühilduvus | Emerson DeltaV DCS |
| Sisendkanalid | Tavaliselt 8 isoleeritud sisendit (võib juhtmestiku lõikes erineda) |
| Sisendpinge | 24 V DC tüüpiline |
| Kanali isoleerimine | Individuaalne kanali isolatsioon tagaplaadi ja toitesiiniga |
| Välja vooluringi reiting | ~5 mA kanali kohta standardpingel |
| LocalBus Power | 12 V DC @ ~100 mA |
| Töötemperatuur | –40 kraadi kuni +70 kraadi (tööstuslik vahemik) |
| Niiskus | Kuni 95% mittekondenseeruv |
| Löök/vibratsioon | Mõeldud tööstuslikele riiulikeskkondadele |
| Paigaldamine | DeltaV I/O šassii pesa või ühilduv riiulikandur |
| Kaitse | IP20 (kapikeskkond) |
Toote KKK – KJ3001X1-BA1 12P0549X112
KJ3001X1-BA1 12P0549X112
K1: Mis tüüpi signaale KJ3001X1-BA1 aktsepteerib?
V: See võtab vastu diskreetseid (binaarseid) pingesignaale, tavaliselt 24 V alalisvoolu kontakti sisendeid väliseadmetest, nagu lülitid või andurid.
Q2: mitu sisendkanalit on ette nähtud?
V: See moodul toetab tavaliselt 8 isoleeritud sisendkanalit standardses DeltaV diskreetse sisendi konfiguratsioonis.
Q3: kas see tagab elektriisolatsiooni?
V: Jah-iga sisendkanali ja tagaplaadi toiteallika vahel on isolatsioon, et minimeerida müra ja maandusahela efekte.
K4: Kas see moodul võib töötada iseseisvalt väljaspool DeltaV süsteemi?
V: Ei{0}}see moodul on loodud integreerimiseks Emerson DeltaV hajutatud juhtimissüsteemidesse ja toetub signaali ja toite konsolideerimiseks tagaplaadi keskkonnale.
